Se você tem necessidade de definir um trajeto a partir das imagens no Google Earth, marcando os pontos diretamente nas imagens do Google Earth e depois a partir desta marcação ter uma rota gravada no GPS, este post pode ajudar.

Frequentemente se torna necessário, principalmente em atividades off road, marcar um trajeto a ser percorrido e carregar estas informações no GPS para fazer um passeio tranquilo, sem risco de errar os caminhos até o destino planejado.

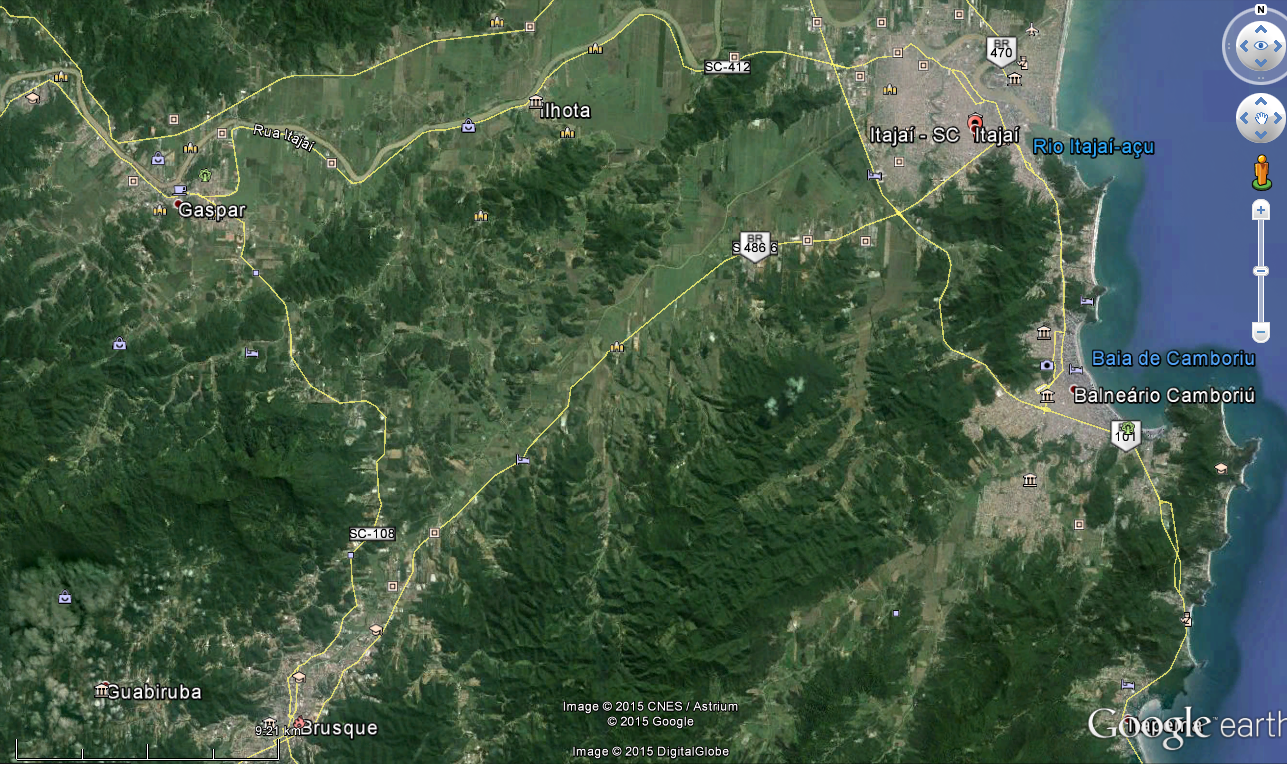

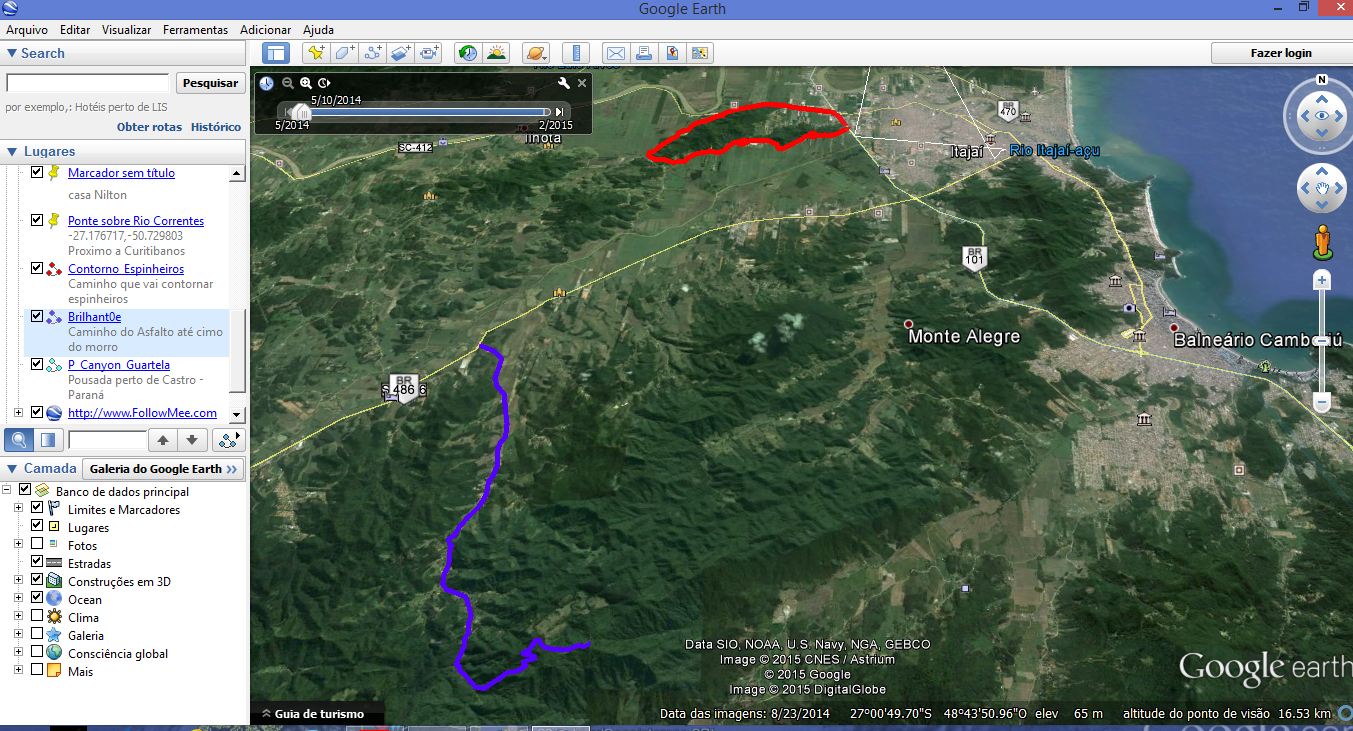

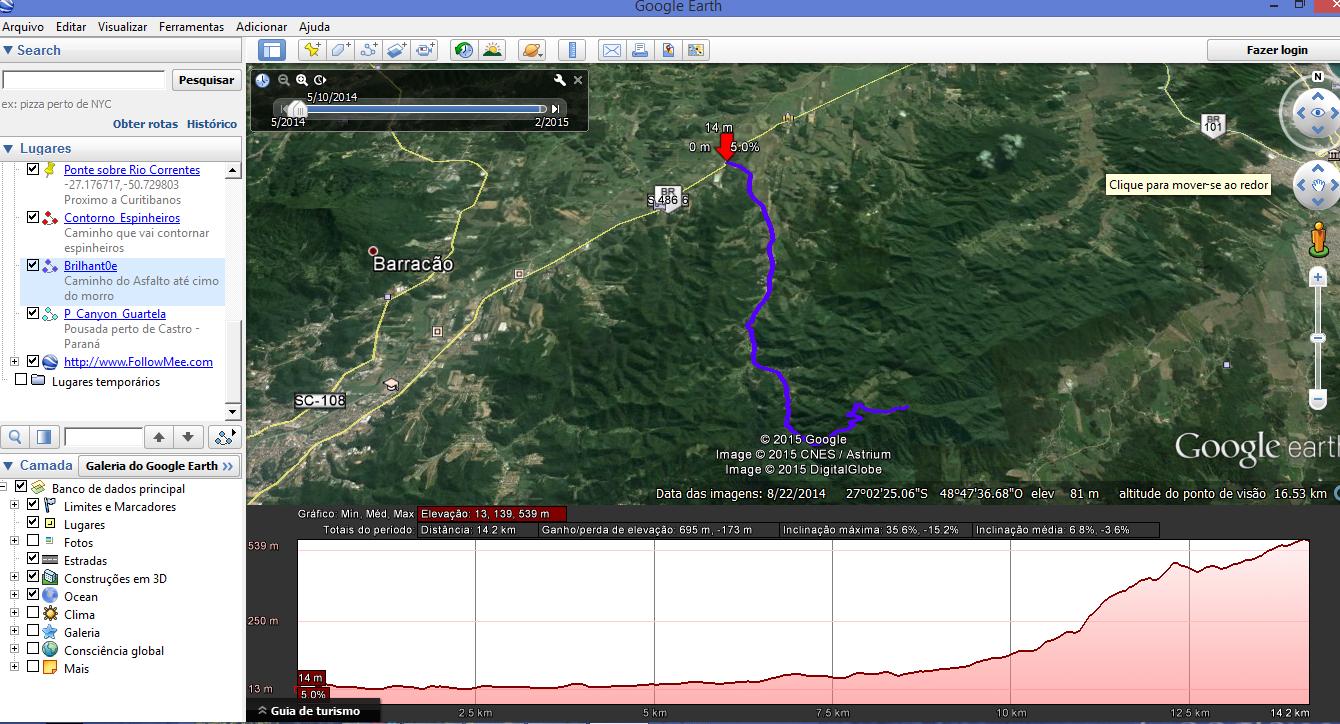

O exemplo neste tutorial é o caminho de acesso ao morro do Brilhante, representado na linha em azul, cujo ponto inicial está na BR486 trecho entre Itajaí e Brusque.

Após a seleção do caminho podemos saber a distância e as elevações no trajeto.

Este tipo de necessidade sempre ocorre quando resolvemos circular por alguma área não urbana, a qual não está representada nos mapas comerciais de nossos GPS.

Cabe lembrar que se algum amigo seu já percorreu esta determinada trilha e se teve a gentileza de disponibilizar o arquivo (track file) gravado durante o trajeto, fica muito fácil o desafio de transformar este track em route. Basta pegar o arquivo GPX correspondente a esta trilha e importar no GPS como rota.

Porém, se for uma trilha nova, onde você pode marcar o seu trajeto baseado em pontos de referência e imagens de estradas secundarias que aparecem nas imagens do Google Earth, usando o zoom quando necessário para identificar as passagens entre a floresta densa, aí está uma oportunidade de traçar manualmente uma rota, como vamos descrever na sequência.

As etapas necessárias desde a marcação no Google Earth até o uso da Track no GPS são as seguintes:

1 – Marcar o roteiro desejado no Google Earth.
2 – Salvar este roteiro em um arquivo do tipo KML.
3 – Importar este arquivo anteriormente salvo para um programa que faz interface com o GPS, neste exemplo foi usado o BaseCamp da Garmin.
4 – Transferir o caminho importado no passo anterior para o GPS (No meu exemplo uso o ZUMO 660 da Garmin)
5 – No GPS usando os passos Ferramentas; Os meus dados; Importar dados; Registros de viagem; selecionar o caminho transferido no passo anterior; Importar.

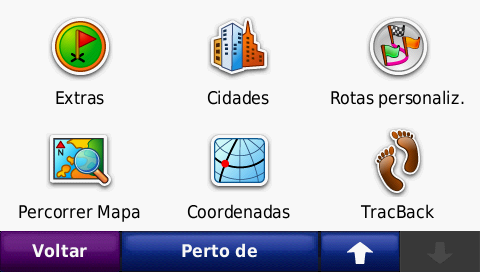

Pronto já estará em rotas personalizadas esta nova rota que acabamos de criar a partir de marcações no Google Earth.

Para navegar basta carregar a mesma lembrando antes de desativar o recalculo automático de rotas em seu GPS. Com o recalculo automático, se em algum ponto do trajeto o sistema encontrar algum outro caminho que leve ao mesmo destino, certamente vai recalcular uma nova rota diferente daquela previamente planejada.

Um exemplo das etapas é apresentado na sequência.

1 - Marcar o roteiro

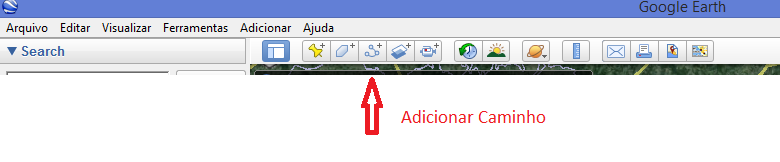

Para a marcação no Google Earth usamos a funcionalidade de adicionar caminho. Marcar desde o ponto inicial até o ponto final, diversos pontos intermediários representando o roteiro desejado. Quanto mais pontos, mais preciso o resultado. Em especial marcar pontos nos cruzamentos e curvas existentes. Um ótimo tutorial desenvolvido pelo Adonai S. Canez para esta etapa é encontrado no Youtube

Importante após selecionar a opção adicionar caminho, alterar a cor da marcação, aumentar a largura da linha e marcar os pontos com calma e precisão. Deixar o menu adicionar o caminho aberto, arrastando para o canto da tela. Usar o mouse apenas para Zoom e marcação. Para movimentar o mapa use as setas e marque os pontos um a um.

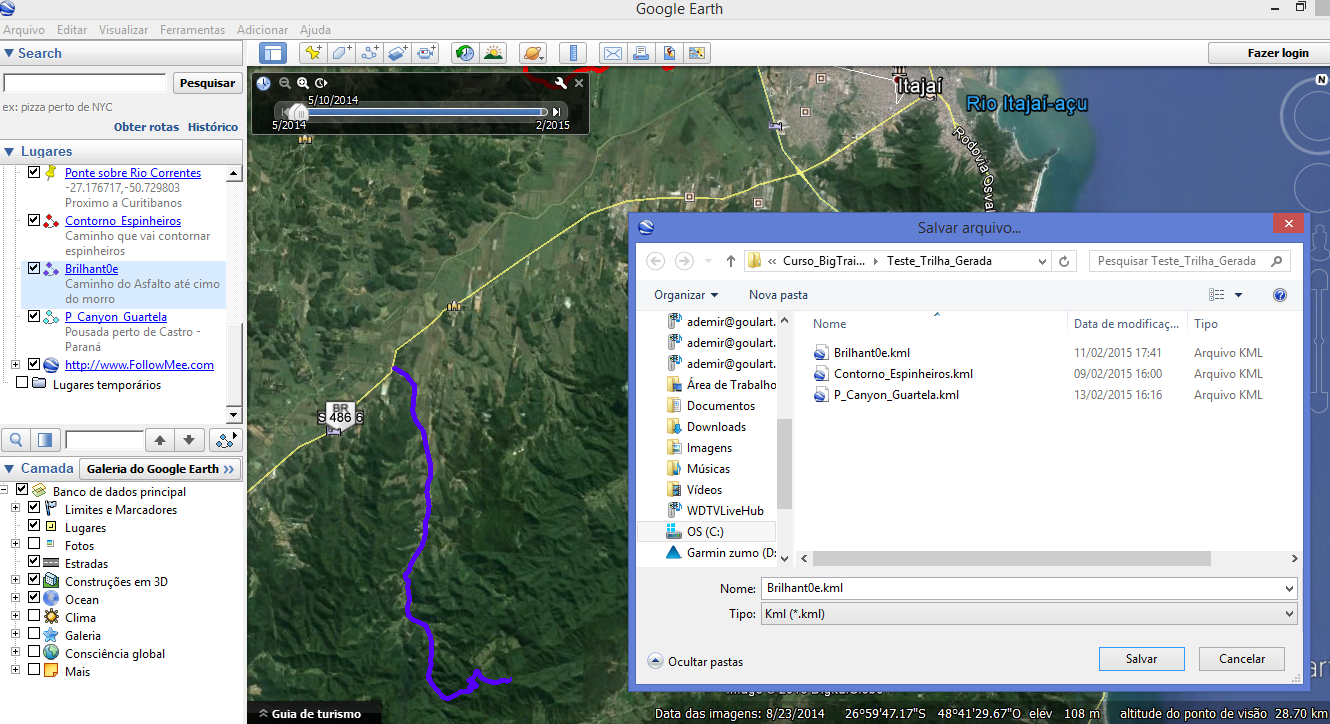

2 – Salvar o roteiro em arquivo KML.

Para salvar o roteiro previamente marcado, e está já salvo na janela Lugares em Meus Lugares posicione em cima do nome do roteiro, clique o mouse a direita e escolha salvar como. Mude o tipo de arquivo para KML e atribua um nome para este arquivo que conterá as informações do trajeto.

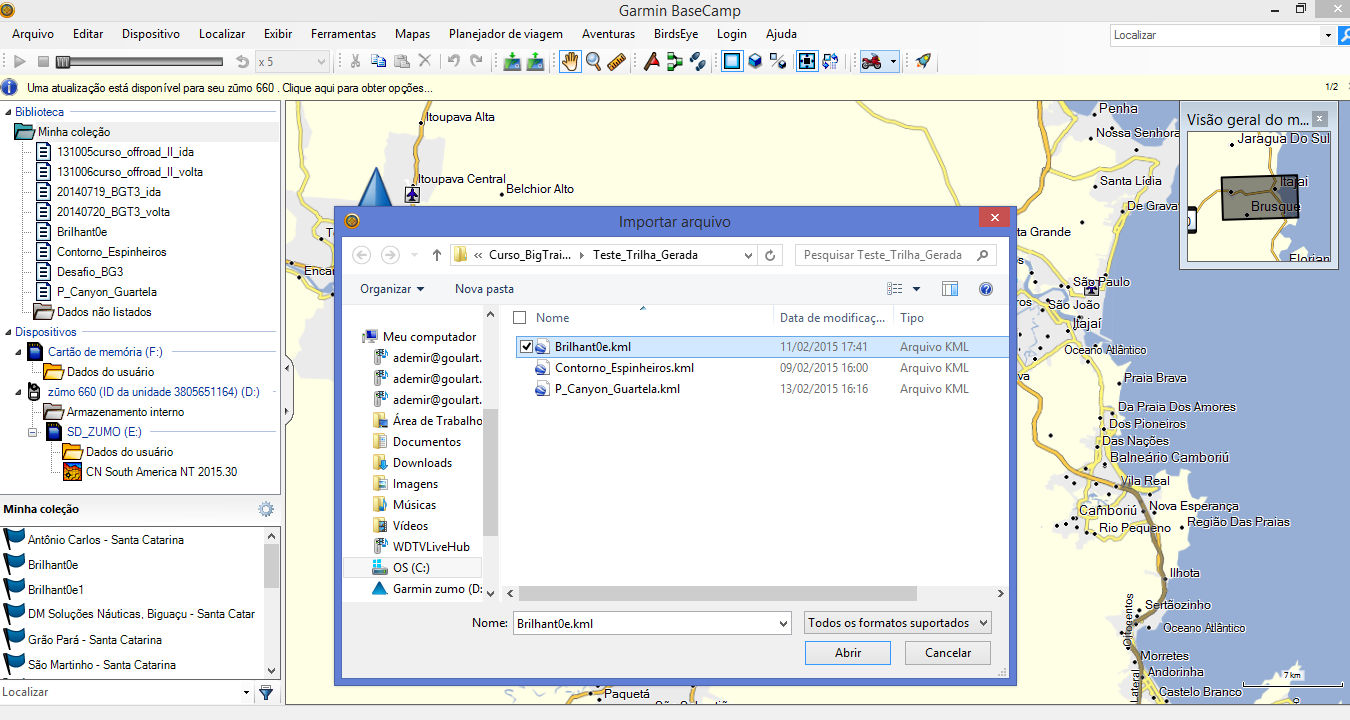

3 – Importar o arquivo KML.

Usando o BaseCamp podemos importar diretamente o arquivo do tipo KML para a Biblioteca do BaseCamp. Após conectar o aparelho GPS ao computador e o BaseCamp reconhecer o mesmo vai aparecer na janela a esquerda além da Biblioteca o nome Dispositivos.

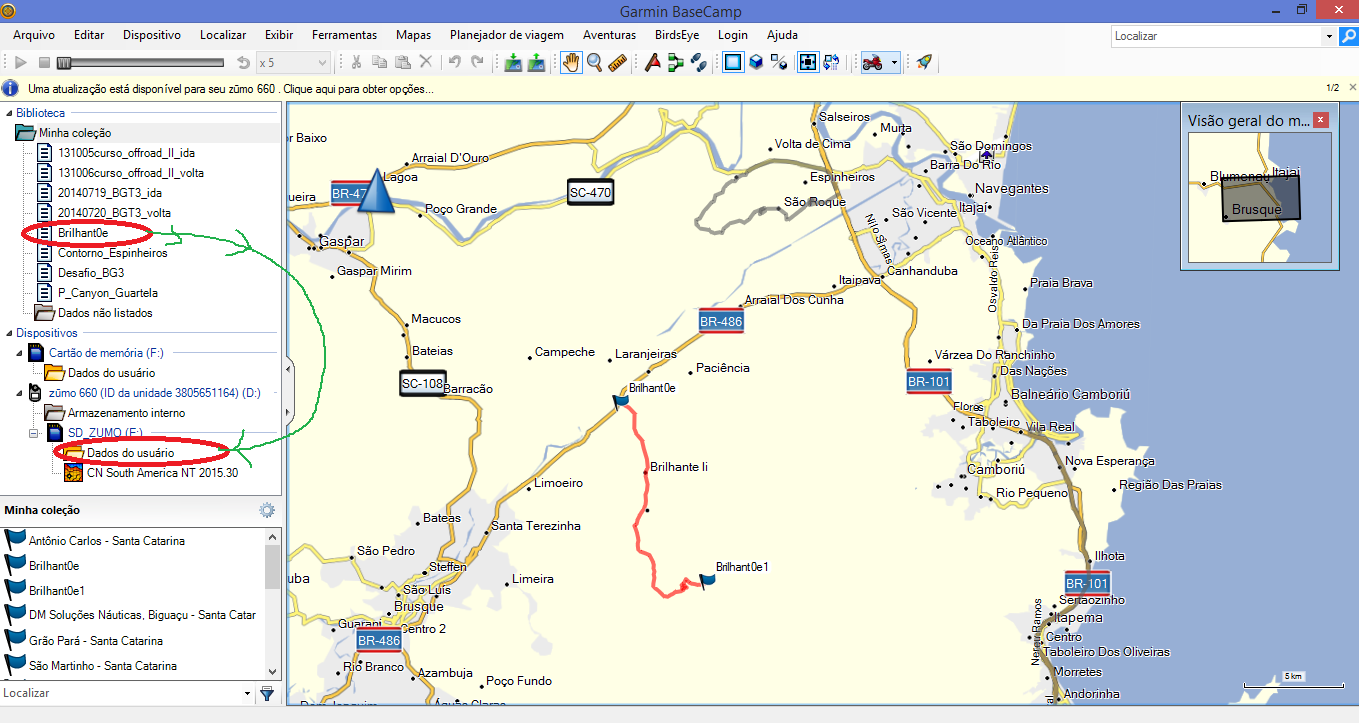

4 – Transferir arquivo para o GPS

Para transferir este trajeto da Biblioteca do BaseCamp para dentro do GPS basta arrastar o referido arquivo para a pasta armazenamento interno ou dados do usuário quando tem um cartão de memória adicional.

5 – Gerar o nova rota no GPS.

As operações seguintes são realizadas no aparelho GPS após desconectar do computador. No GPS usando os passos:

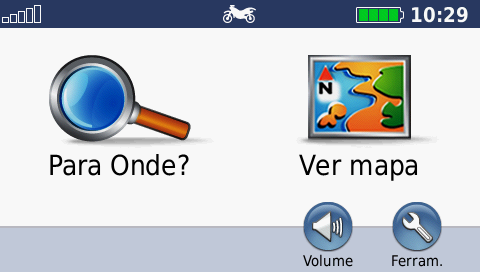

Ferramentas;

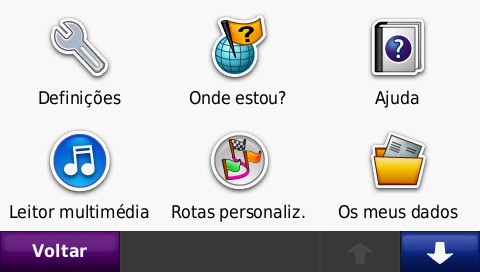

Os meus dados;

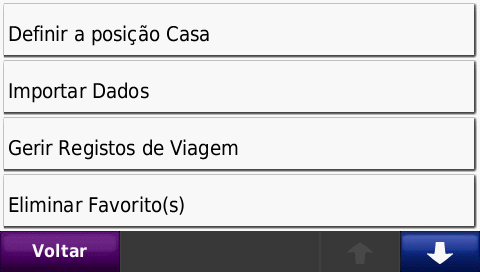

Importar dados;

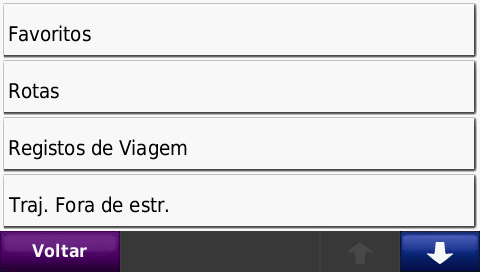

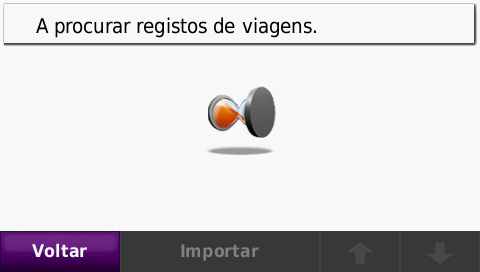

Registros de viagem;

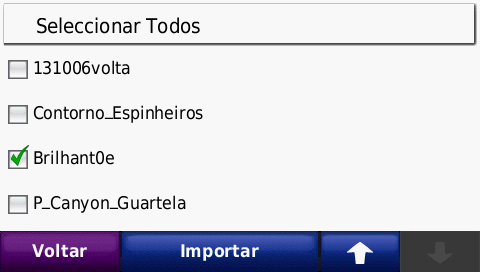

selecionar o caminho transferido no passo anterior;

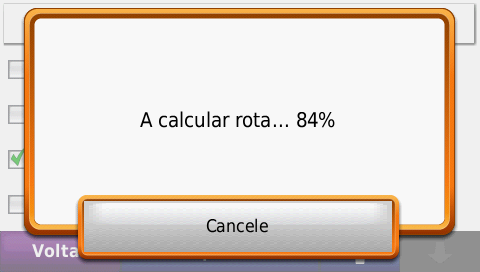

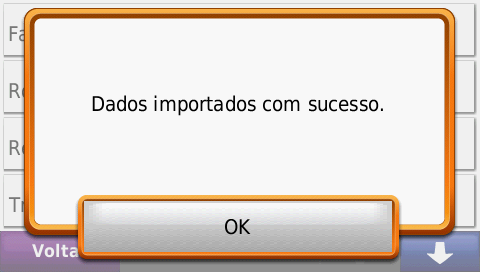

Importar

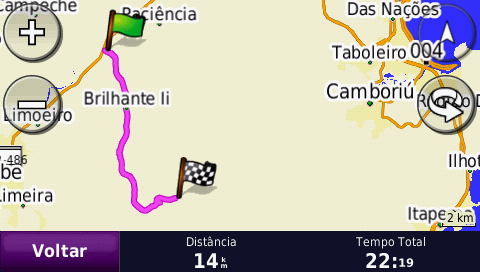

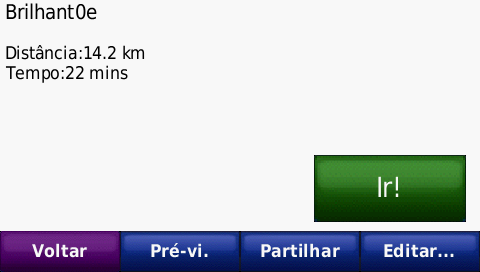

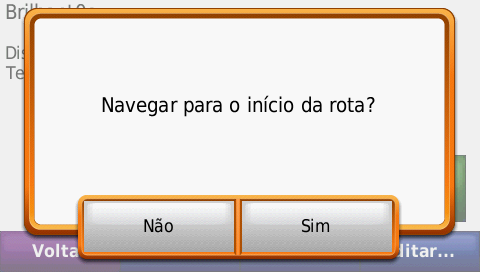

Agora você já pode colocar o seu GPS na Trilha planejada e seguir o trajeto marcado na tela.

Certamente não aparece mapas durante a navegação e você deve seguir o caminho marcado considerando sempre que a sua moto, bicicleta, 4x4 etc. esteja em cima da rota marcada.

Quando você encontrar alguma bifurcação ou cruzamento na estrada, fique tranquilo que o GPS vai estar mostrando para que lado seguir.

Boas trilhas a todos.
